Описание

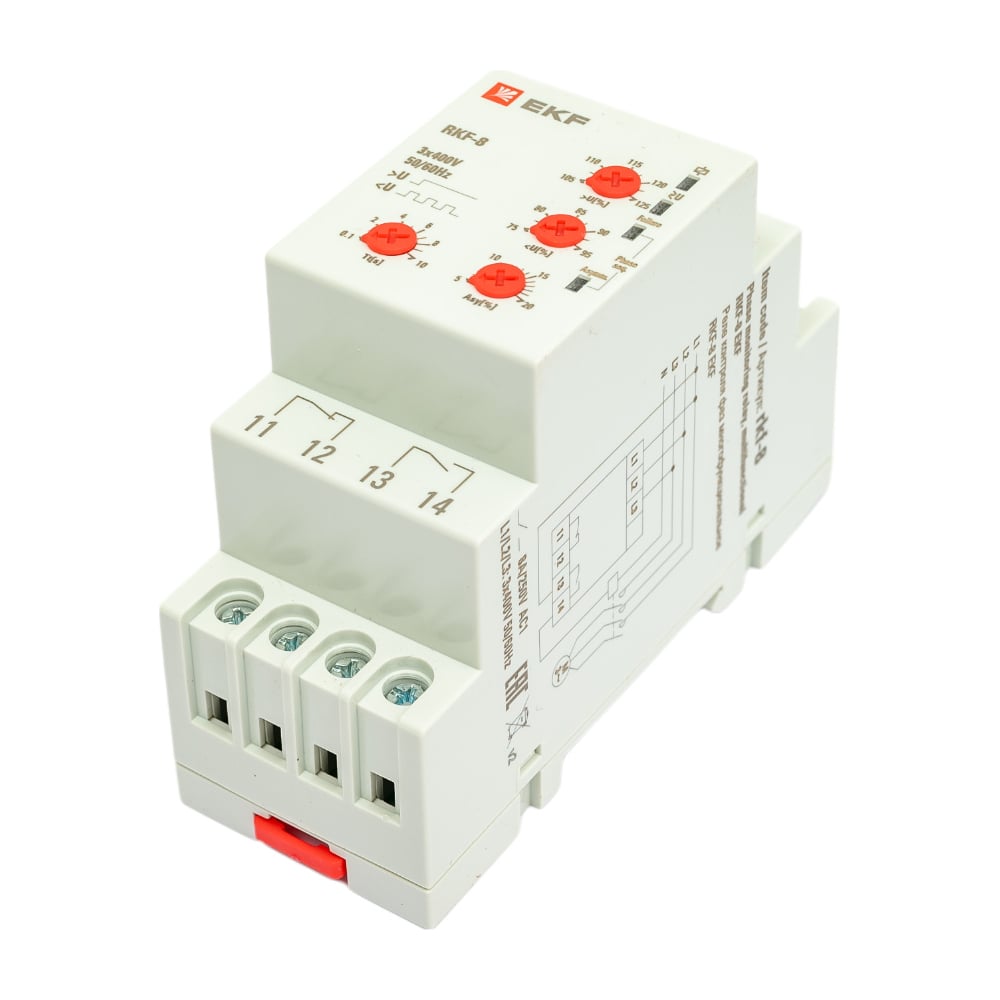

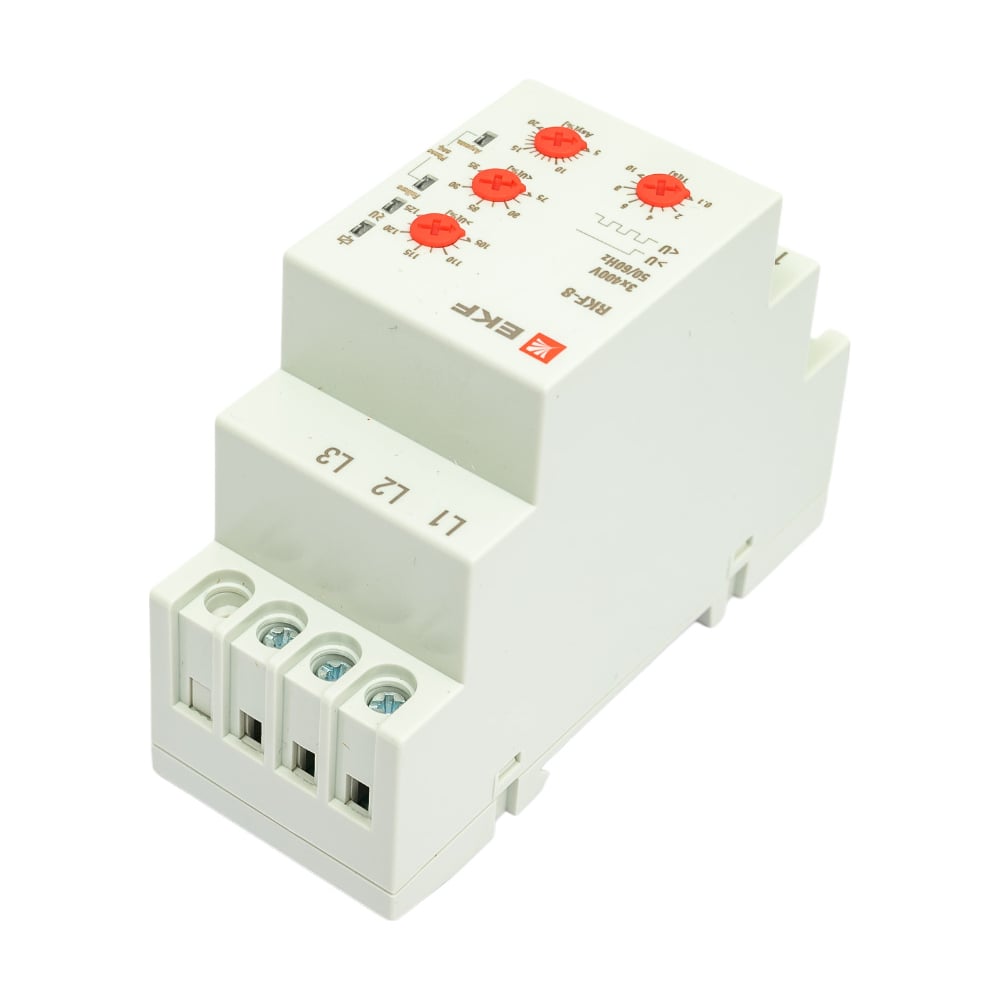

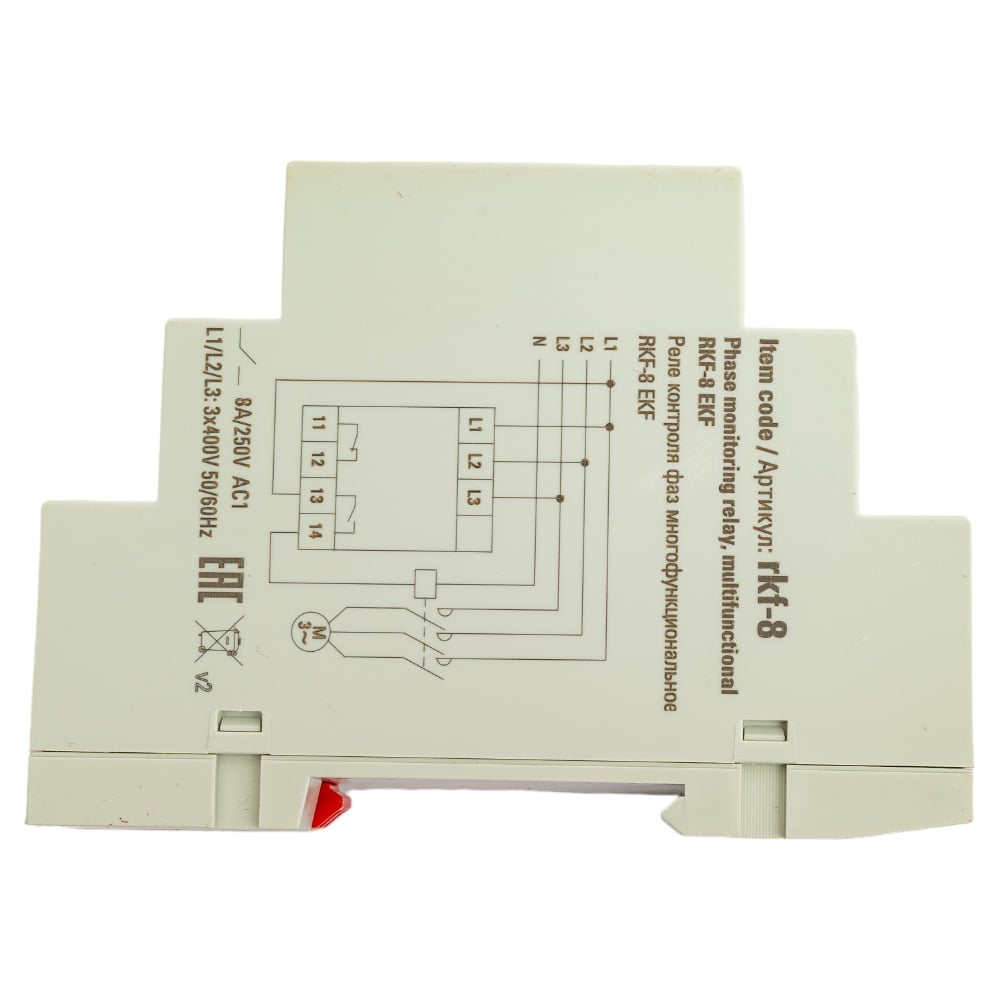

Многофункциональное реле контроля фаз EKF PROxima rkf-8 является микропроцессорным устройством, применяется в системах автоматизации и предназначено для контроля качества напряжения сети в электроустановках до 1000 В переменного тока трехфазной сети. Реле имеет информативную светодиодную индикацию и регулировочные винты на лицевой панели для установки необходимых пользовательских диапазонов. Дополнительные характеристики: Номинальная частота, 50 - 60 Гц. Диапазон повышенного напряжения (1,05 - 1,25)*Ue. Диапазон пониженного напряжения (0,70 - 0,95)*Ue. Диапазон настройки асимметрии 5 - 20%. Фиксированный гистерезис, 6 В. Задержка срабатывания при обрыве фазы и неправильном чередовании фаз ≤0,2 сек. Погрешность измерения напряжения <1% (во всем диапазоне). Погрешность задержки срабатывания ±10%. Точность установки 1% от полной шкалы. Номинальное напряжение изоляции, 480 В. Коммутационная износостойкость, 100 000 циклов. Механическая износостойкость, 1 000 000 циклов. Номинальный ток контакта 8 А (АС-1). Номинальный ток нагрузки 2х8 А при 250 В (AC-1). Максимальная потребляемая мощность, ВА 2. Высота над уровнем моря Не более 2000 м. Температура хранения, °С От -25 до +75. Подключение: винтовые клеммы, макс. сечение провода 1,5 мм2.
Характеристики
| Контактная группа | 1НО + 1НЗ |
|---|---|
| Габариты без упаковки | 35х90х65 мм |
| Вес нетто | 0.12 кг |
| Время срабатывания | 0.5 с |
| Степень защиты | IP20 |
| Номинальное напряжение | 220(230)/380(400) В |
| Тип тока | АС |
| Количество контактов | 2 шт |
| Модельный ряд | PROxima |
| Диапазон рабочих температур | от -5 до +40 °С |
| unit | шт |
| Ширина упаковки | 35 мм |
| Длина упаковки | 65 мм |
| Высота упаковки | 90 мм |
| Вес с упаковкой | 0.11 кг |
