Описание

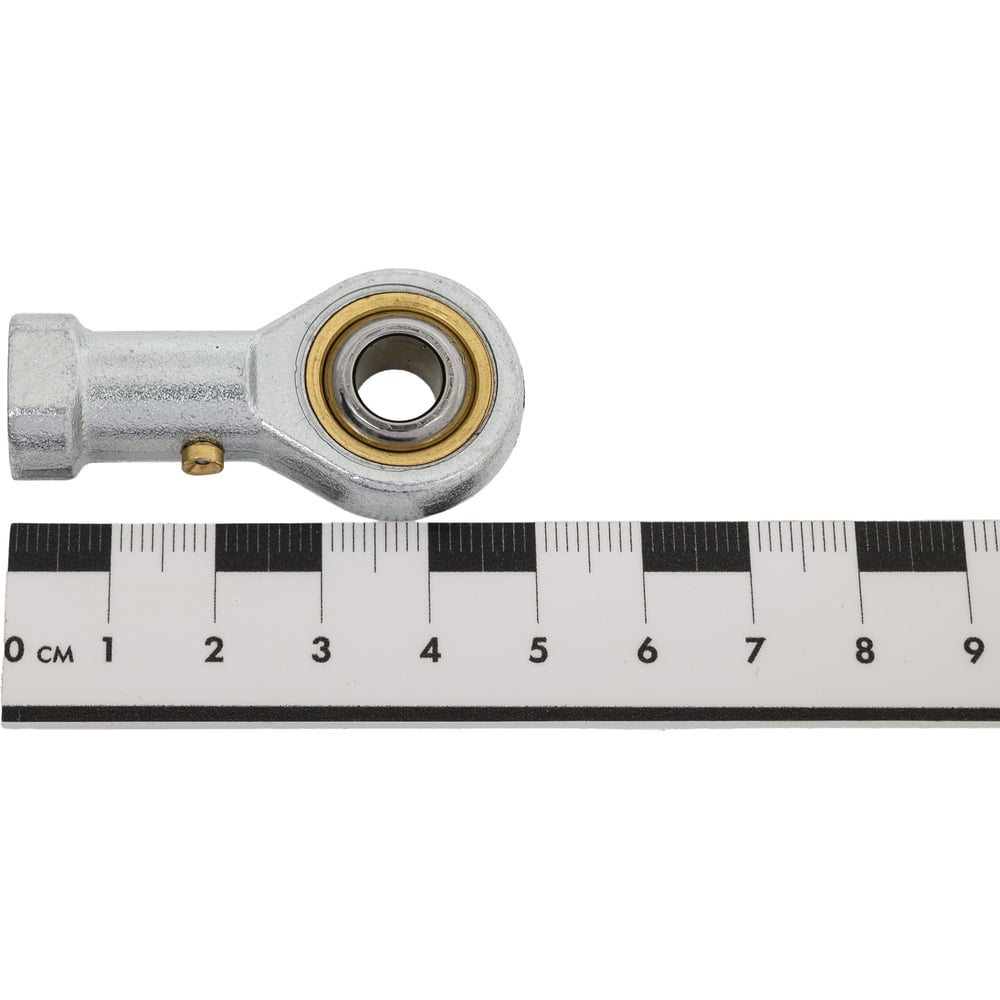

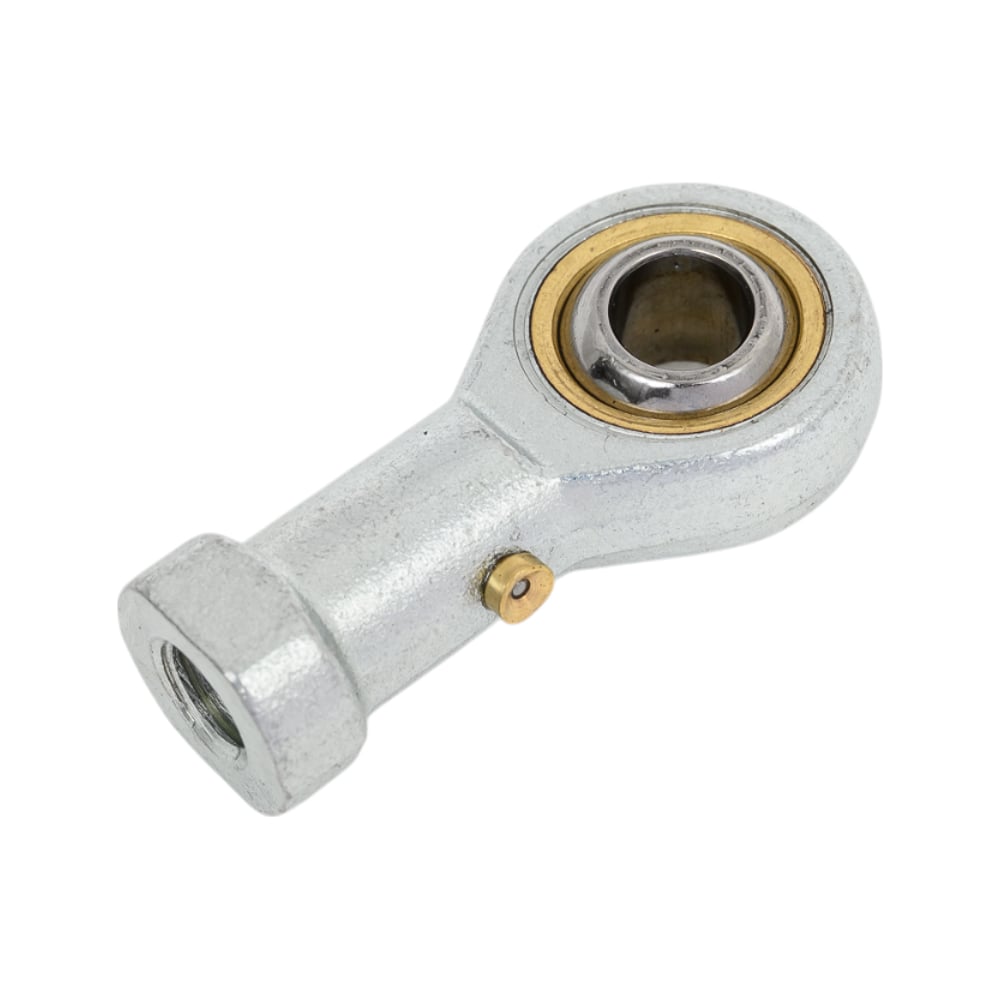

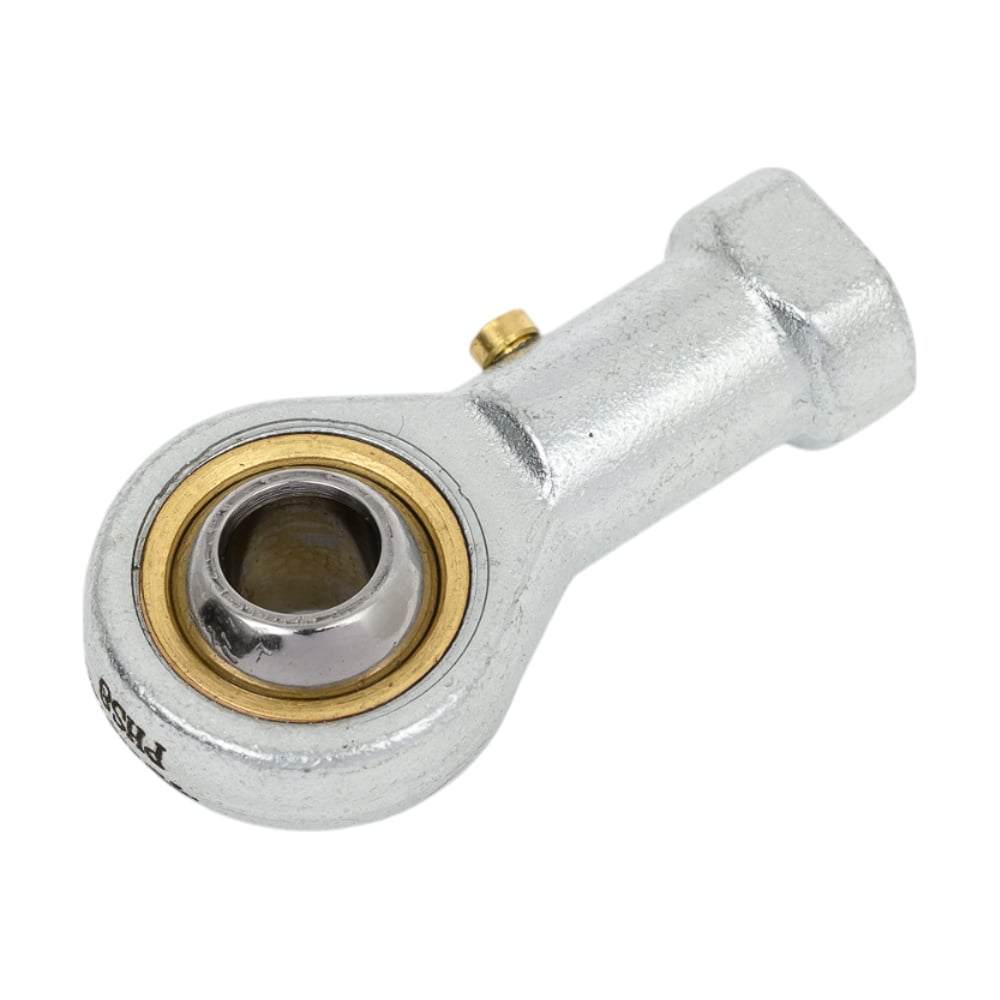

Шарнирный наконечник или шарнирная головка относится к подшипникам скольжения. Имеет стержень с внутренней и внешней резьбой и кольцо с шарниром. Может называться наконечником штока. Шарнирный наконечник помогает добиться точно контролируемого движения механизмов без смещений или отклонений. Изделие имеет равномерный зазор между скользящими поверхностями, что обеспечивает лучший наклон, колебания, вращение и плавную передачу усилия, а также обеспечивает отличную износостойкость. Используется в узлах машин с радиальными или осевыми колебательными движениями, в сборке промышленного оборудования в швейной, пищевой и других областях. Наружная поверхность скольжения покрыта цветным хроматом, а внутренняя - твердым хромом, благодаря чему достигается жесткость, износостойкость и устойчивость к коррозии.Внимание! Иллюстративное фото! Параметры товара указаны в таблице технических характеристик.
Характеристики
| Габариты без упаковки | 47х22х14 мм |
|---|---|
| Грузоподъемность динамическая | 7.01 кН |
| Грузоподъемность статическая | 10.2 кН |
| Угол поворота | 13 град |
| Пара трения | сталь/бронза |
| Внутренний диаметр | 8 мм |
| Наружный диаметр | 22 мм |
| Ширина | 14 мм |
| Вид резьбы | внутренняя правая |
| Тип | наконечник шарнирный |
| Количество дорожек качения | 1 шт |
| Резьба | М8х1.25 |
| Маркировка | PHS 8 |
| unit | шт |
| Ширина упаковки | 60 мм |
| Длина упаковки | 120 мм |
| Высота упаковки | 25 мм |
| Вес с упаковкой | 0.05 кг |
