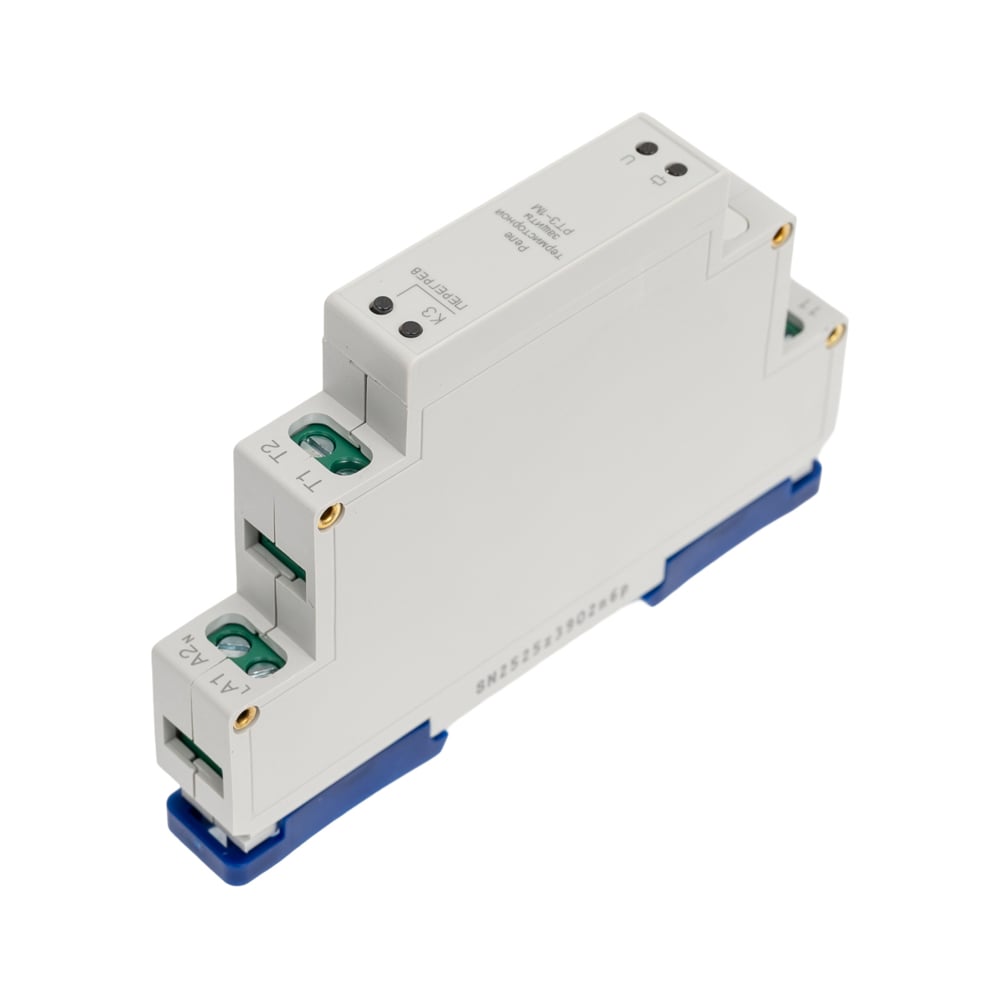

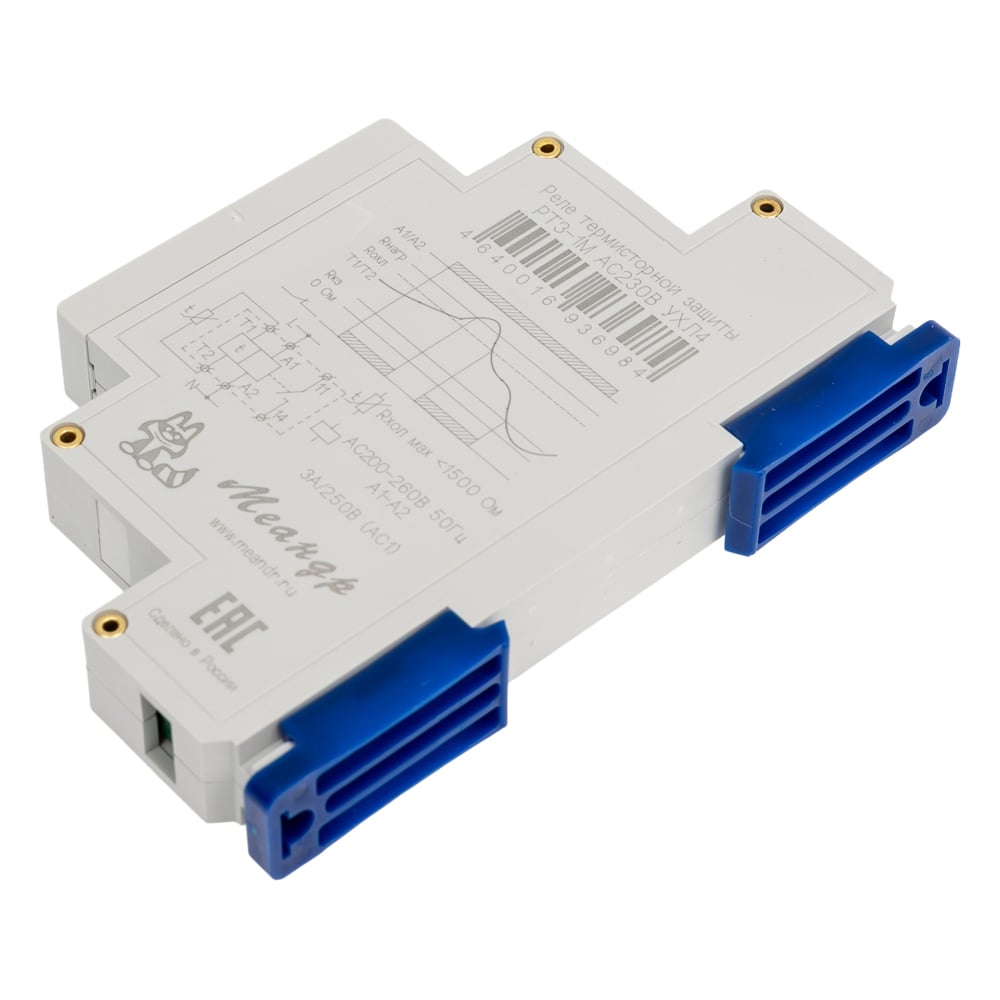

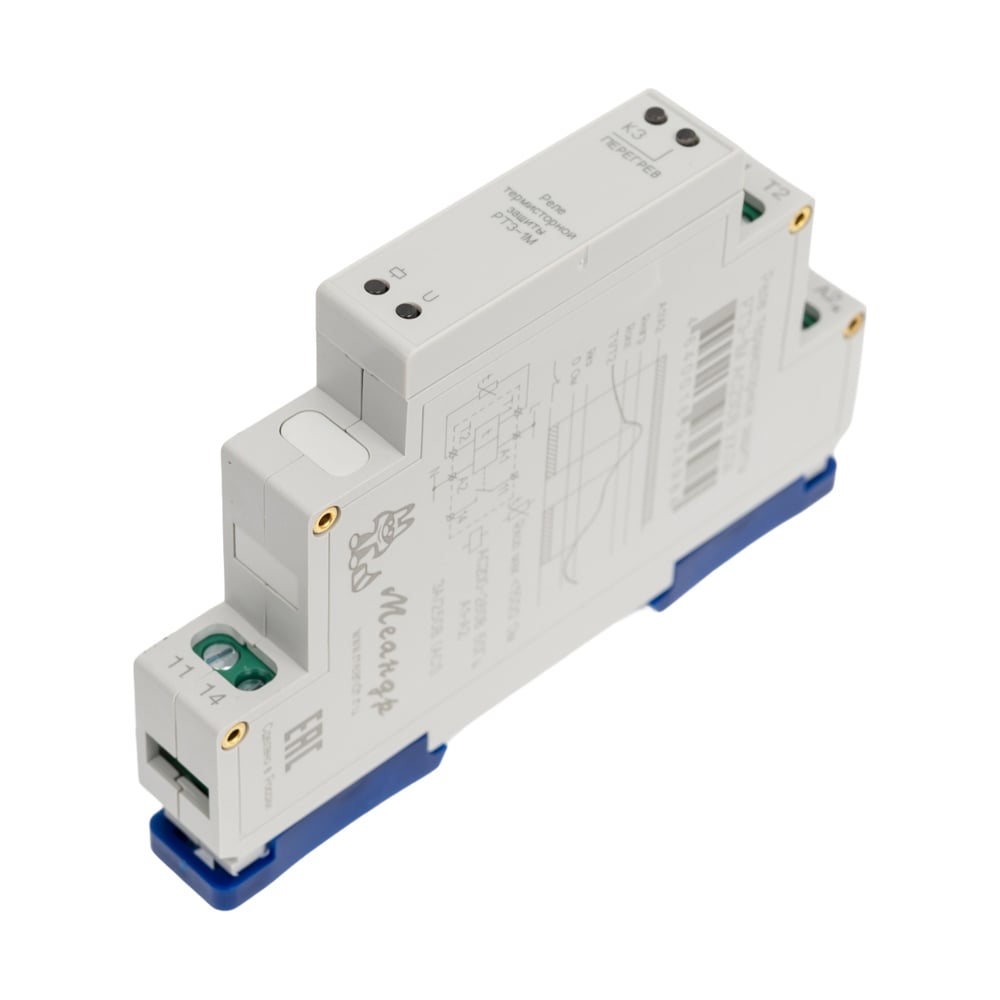

Реле термисторной защиты двигателя Меандр РТЗ-1М AC230В УХЛ4 A8302-16936984

Описание

Реле температурной защиты РТЗ-1М предназначено для защиты оборудования (электрические двигатели, машины, подшипники и т.д.), оборудованного встроенными температурными терморезистивными датчиками (позисторами), от перегрева.В процессе работы устройство контролирует состояние цепи термодатчиков. При обнаружении короткого замыкания (сопротивление цепи менее 25 Ом) встроенное исполнительное реле выключится и загорится красный индикатор "КЗ".В качестве датчиков температурной защиты могут использоваться терморезисторы типа СТ14.2. Возможно использовать и иные температурные датчики, соответствующие требованиям DIN44081 и DIN44082.Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены:красный индикатор короткого замыкания в цепи датчиков "КЗ"красный индикатор "перегрев"желтый индикатор работы встроенного исполнительного релезеленый индикатор наличия напряжения питанияВнимание! В качестве температурных датчиков могут использоваться только терморезисторы с положительным температурным коэффициентом сопротивления (позисторы).
