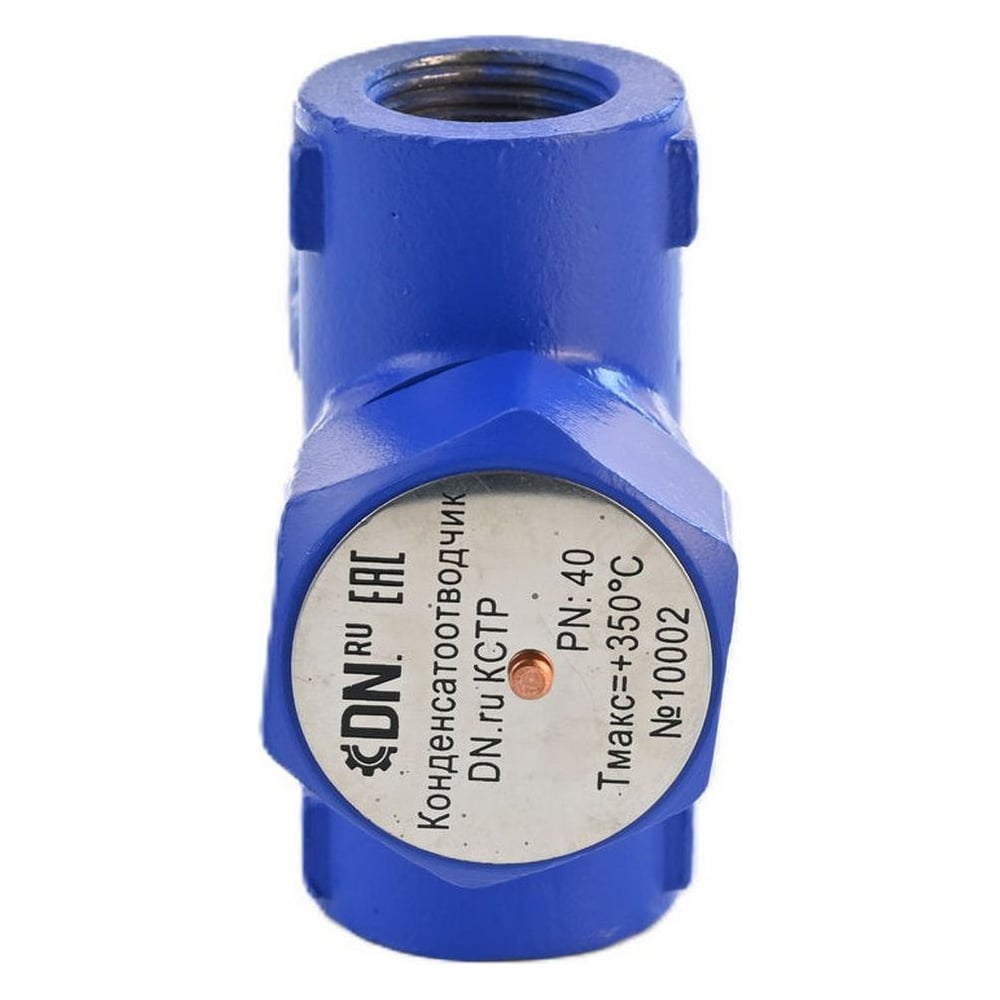

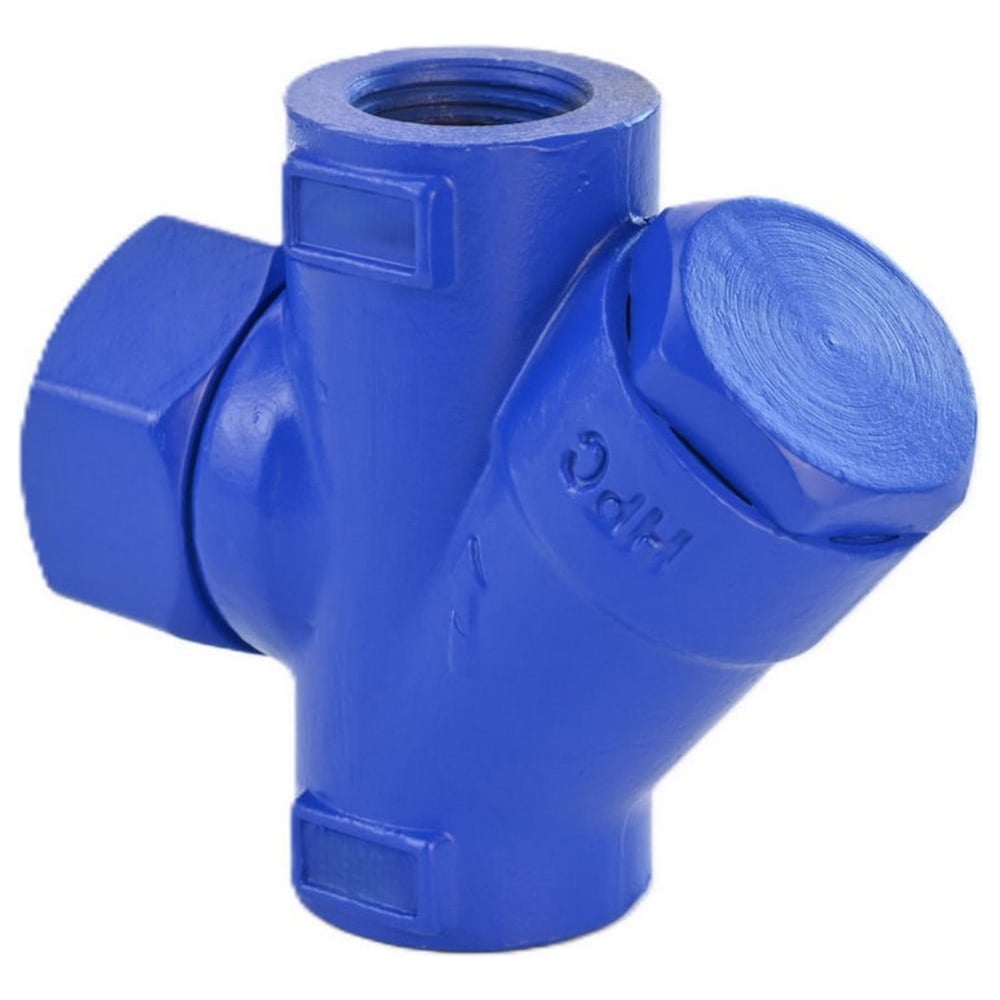

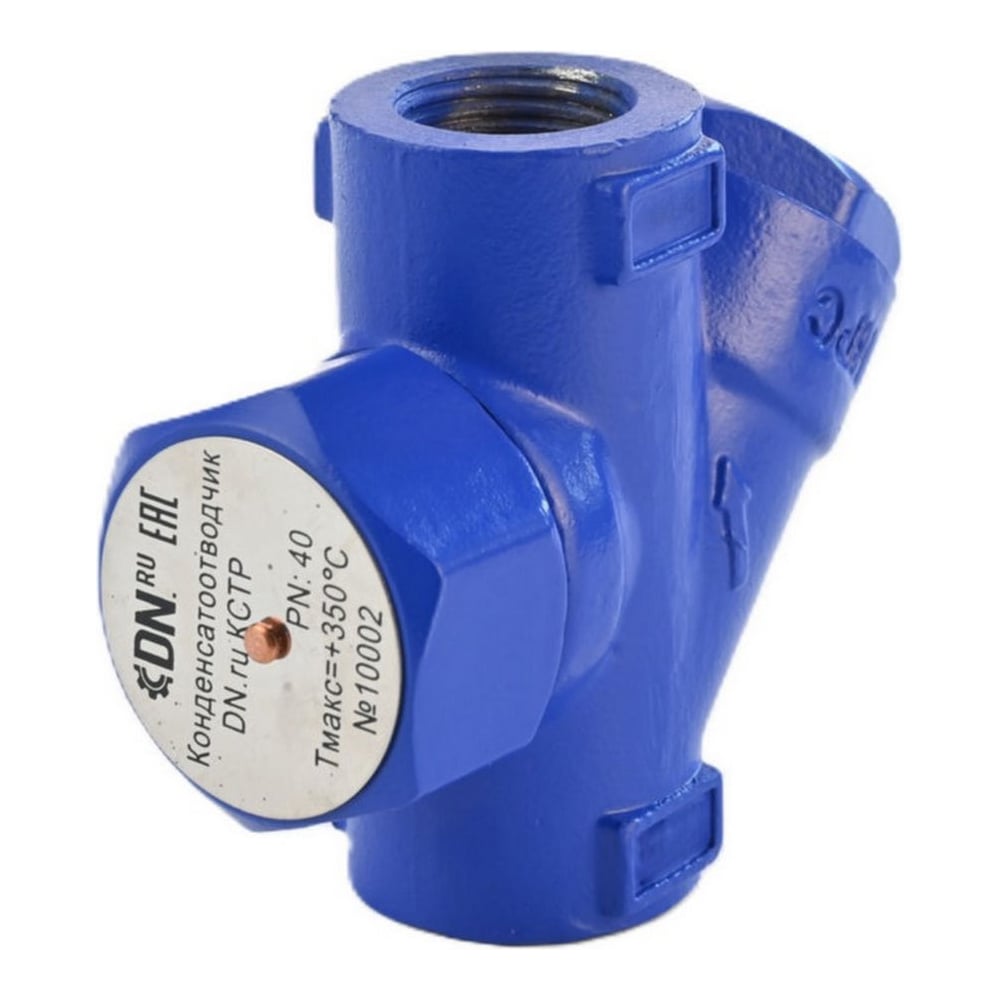

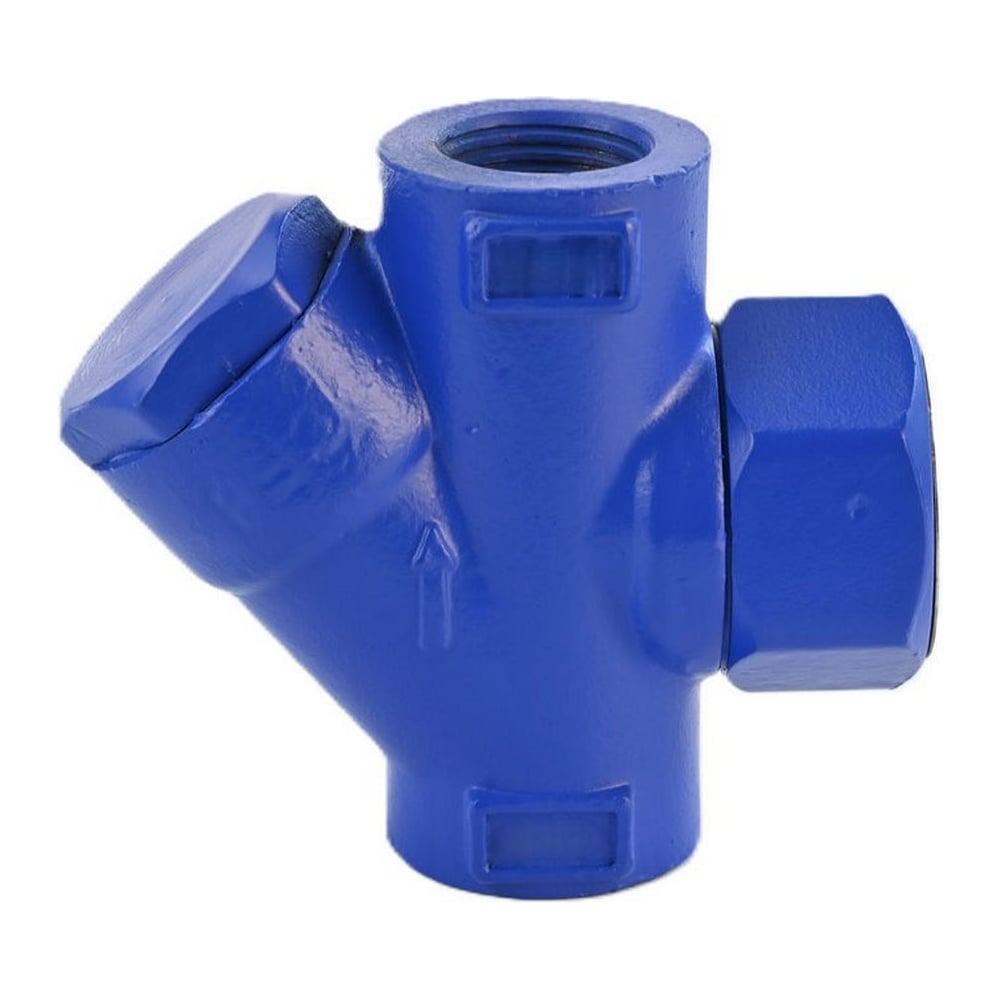

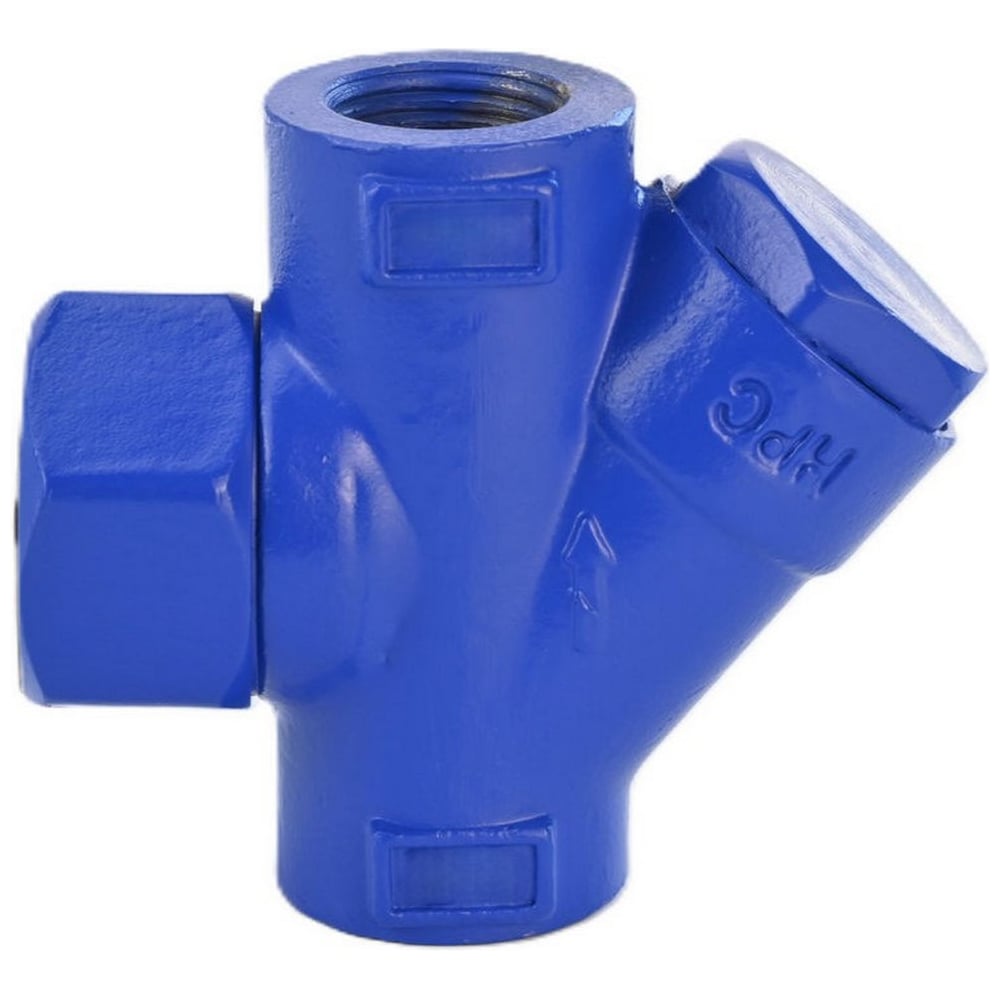

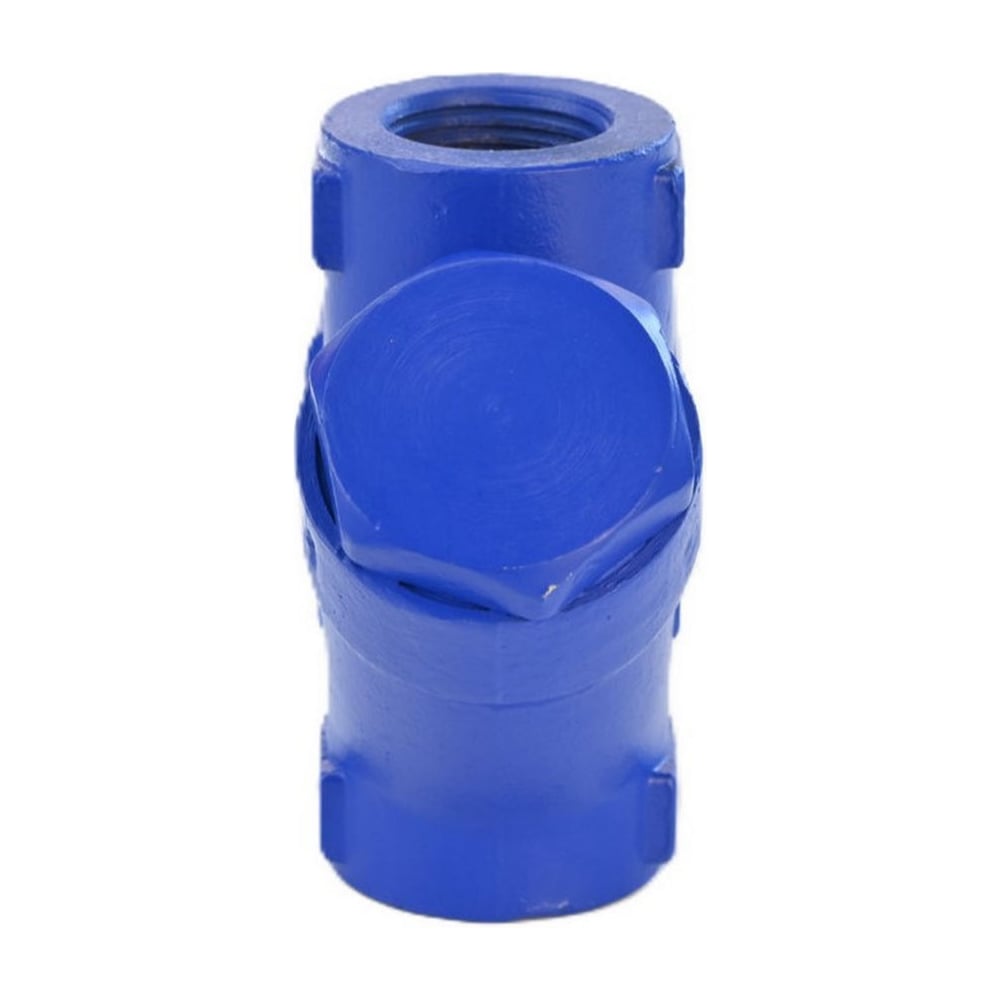

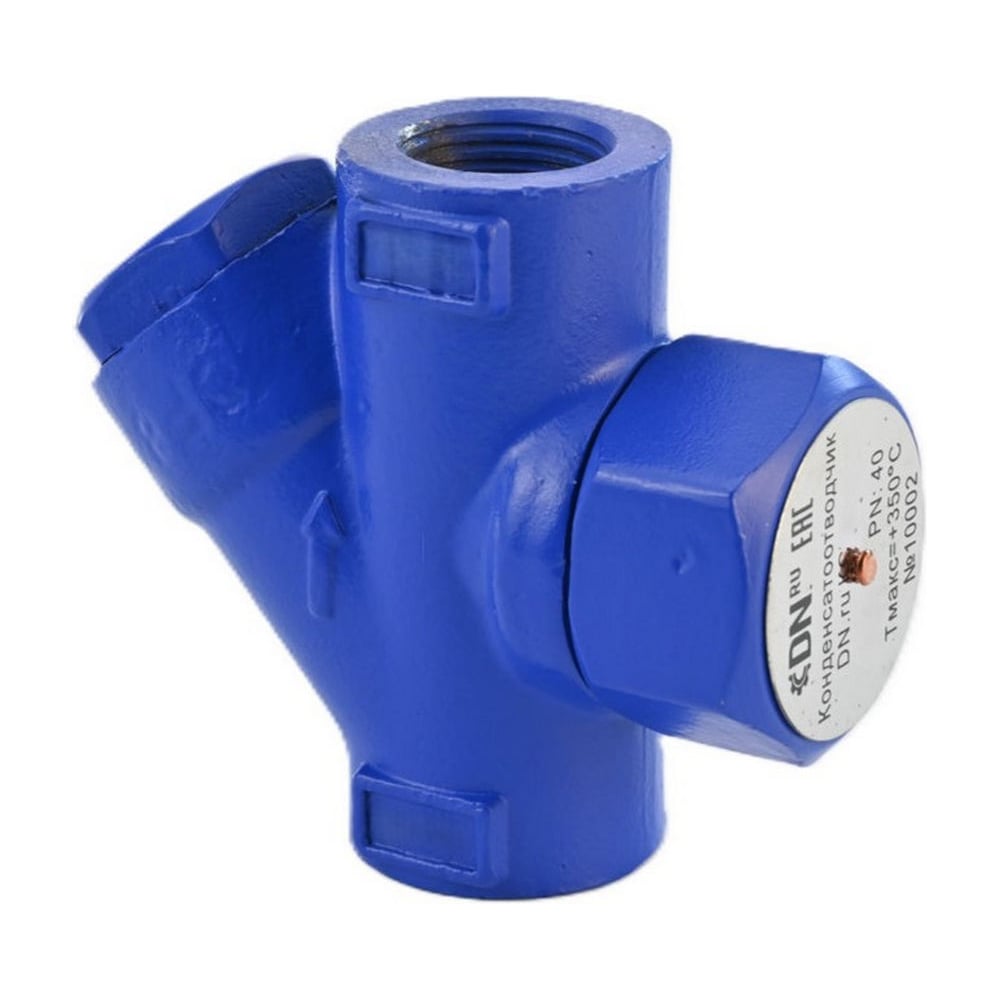

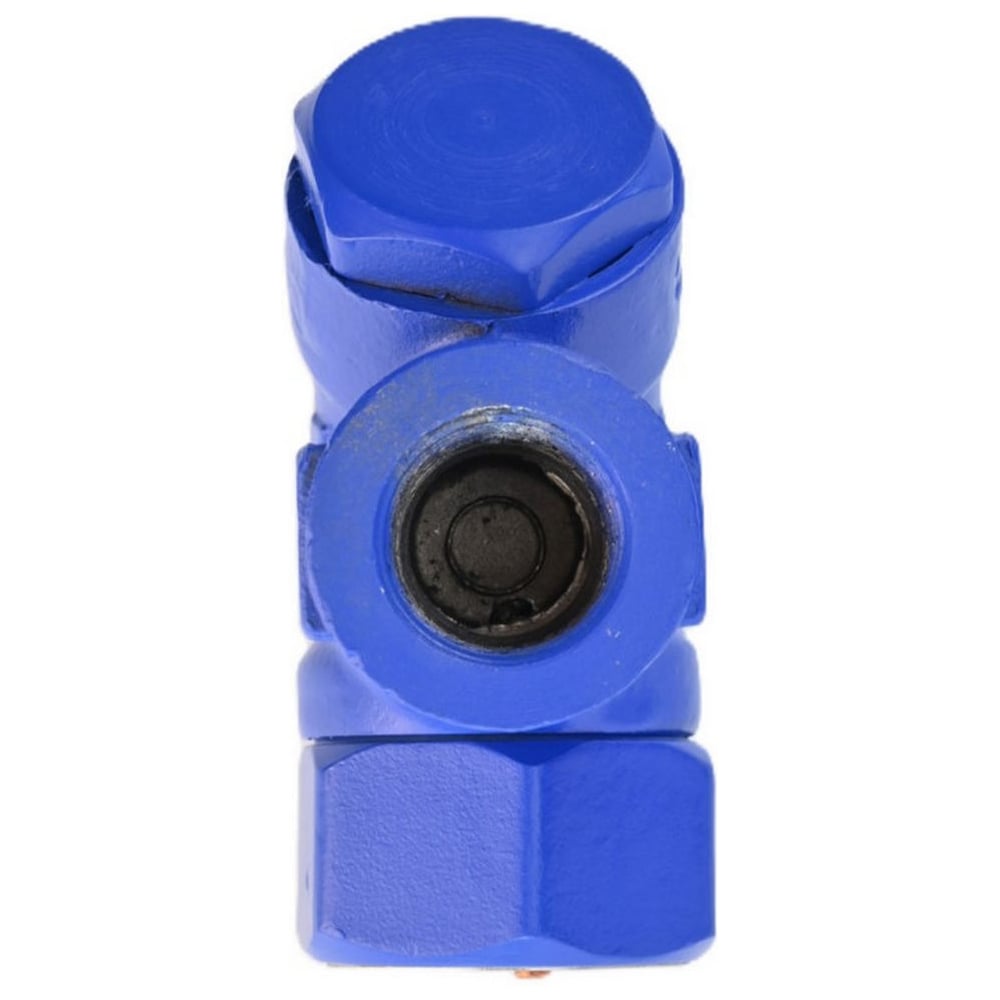

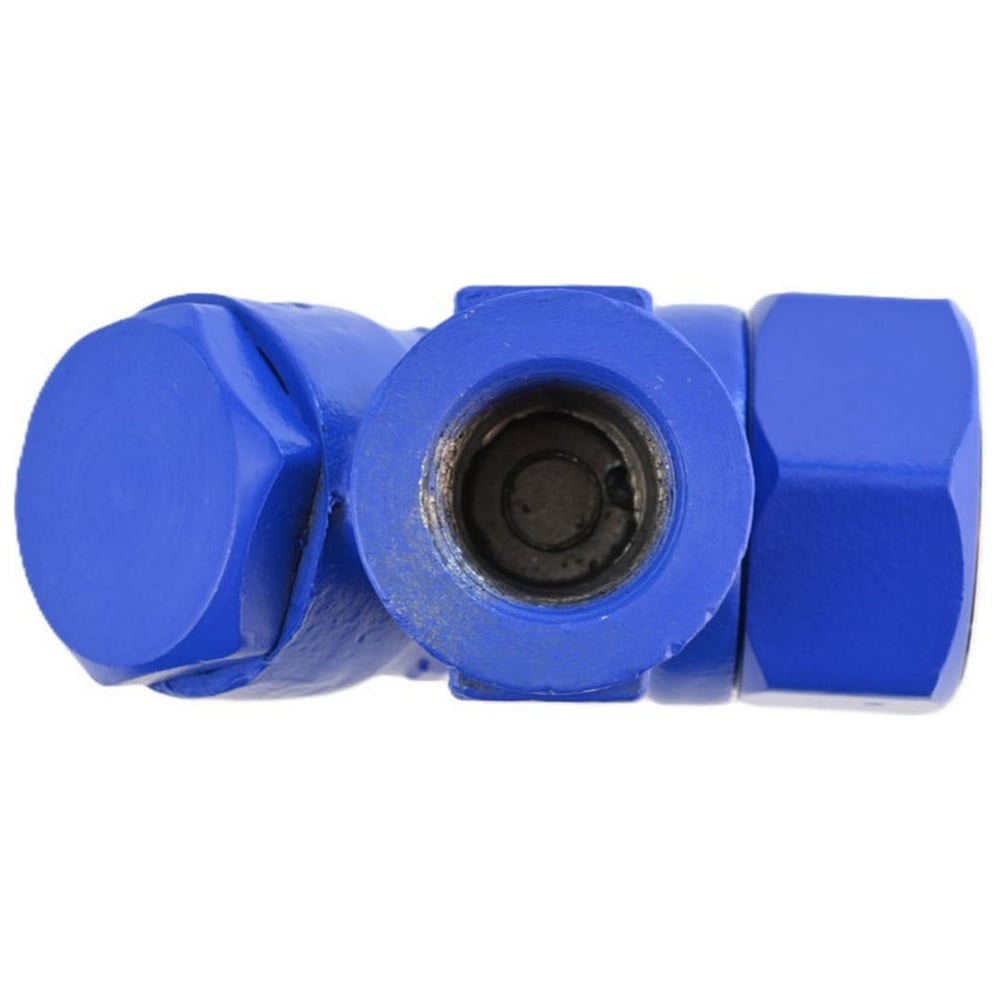

Конденсатоотводчик термодинамический DN.ru КСТР Ду20 Ру40 резьбовой D150-00241

Описание

Конденсатоотводчик термодинамический DN.ru КСТР c фильтром, стальной, резьбовой, предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат. Конденсатоотводчик необходимо устанавливать таким образом, чтобы направление движения среды совпадало с направлением стрелки на корпусе. Номинальная температура рабочей среды: 260 ⁰C Mинимальный перепад давления: 0.2 бар Строительная длина: 90 мм Присоединение к трубопроводу: ТД131 – внутренняя резьба NPT Расположение на трубопроводе: горизонтально Ограничения: мaксимальное давление за конденсатоотводчиком должно быть не более 80% от давления до конденсатоотводчика Ознакомиться с полными характеристиками, габаритами и требованиям к эксплуатации можно в техническом паспорте товара. Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики
