Разъемный корпус TECHNIX SNL507-606 SNL507606 WBSNL507606TECHNIX

Описание

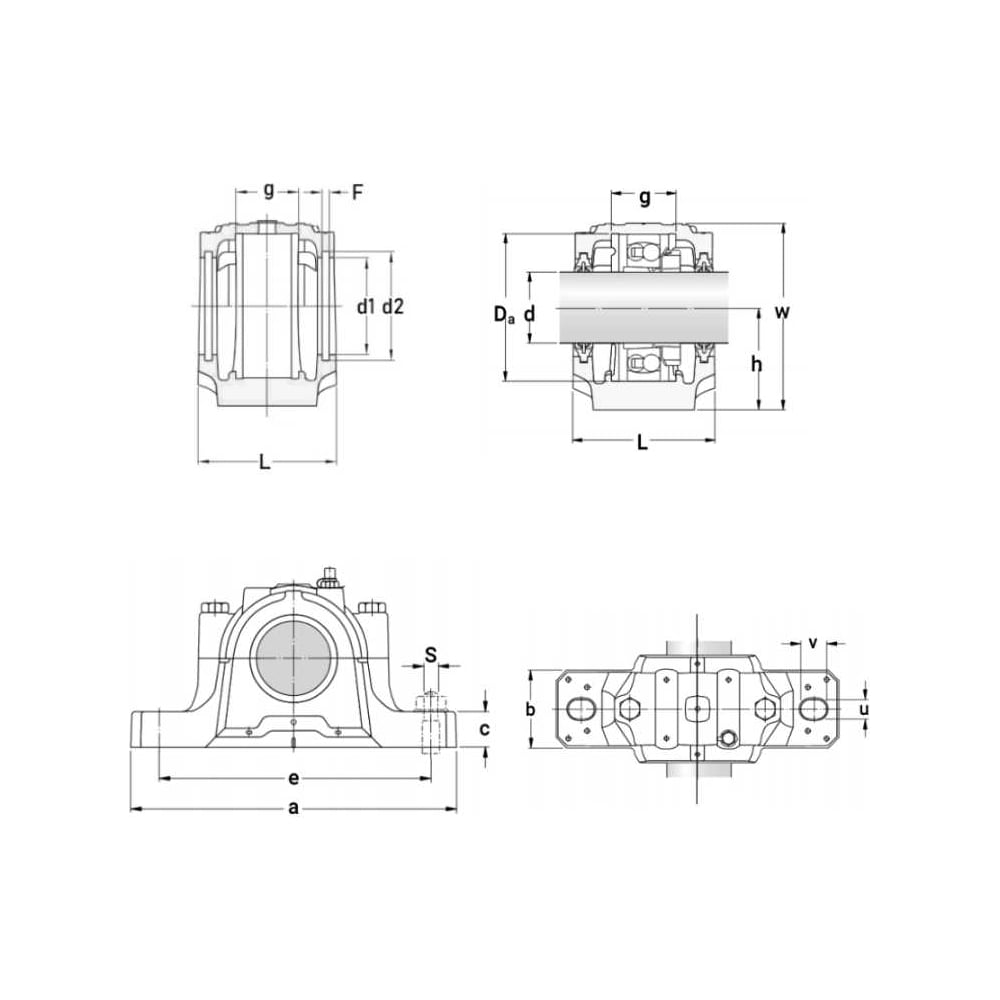

Разъемный корпус SNL износостойкий и прочный. Сделан из литого чугуна. Защищен от попадания инородных предметов системой уплотнителей. Самоустанавливающийся: центрируется в процессе монтажа. Это позволяет сгладить неточности и достичь соосности. Габариты Ширина B, мм: 52 Технические характеристики Серия: SNL Материал: чугун Применяемое уплотнение: TSNG 507, TSNG 507L Применяемый подшипник автоматического выравнивания: 1207K, 2207K, 22207K Высота оси вала от опорной поверхности h, мм: 50 Высота W, мм: 93 Длина a, мм: 185 Крепежный винт S: M10x50 Диаметр вала d, мм: 30 Ширина внутреннего диаметра отверстия корпуса под уплотнение F, мм: 5 Ширина крепежного отверстия, u мм: 15 Длина крепежного отверстия v, мм: 20 Высота лапы корпуса c, мм: 22 Стопорное кольцо: SR 72x8,5, SR 72x5,5 Ширина посадочного места подшипника g, мм: 34 Диаметр посадочного места подшипника Da, мм: 72 Ширина подшипника, мм: 17, 23 Применяемая крышка: SNL 507-606 Межцентровое расстояние крепежных отверстий e, мм: 150 Диаметр отверстия корпуса под уплотнение d1, мм: 46,5 Количество стопорных колец: 2 Применяемая втулка: H207, H307
