Измеритель отклонений сварного шва WG12 с первичной калибровкой АЛЬФА-НДТ 00-00001417

Описание

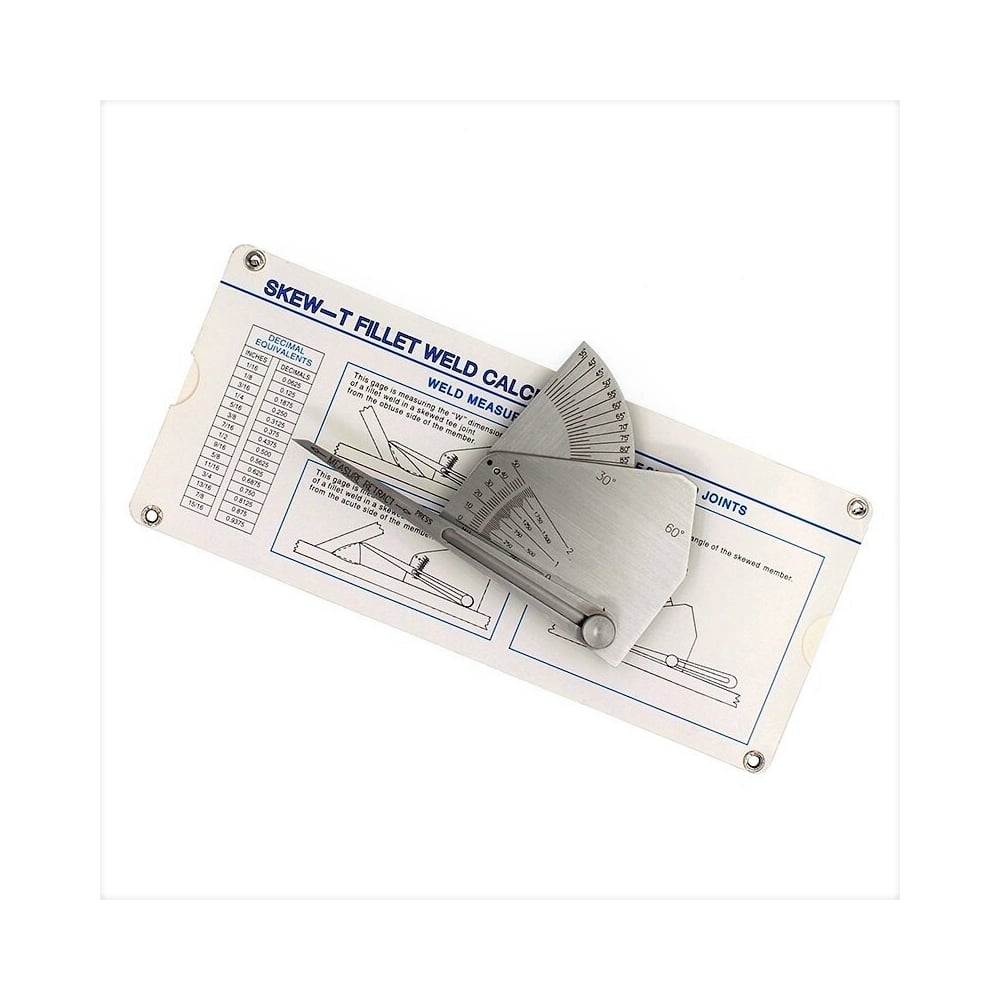

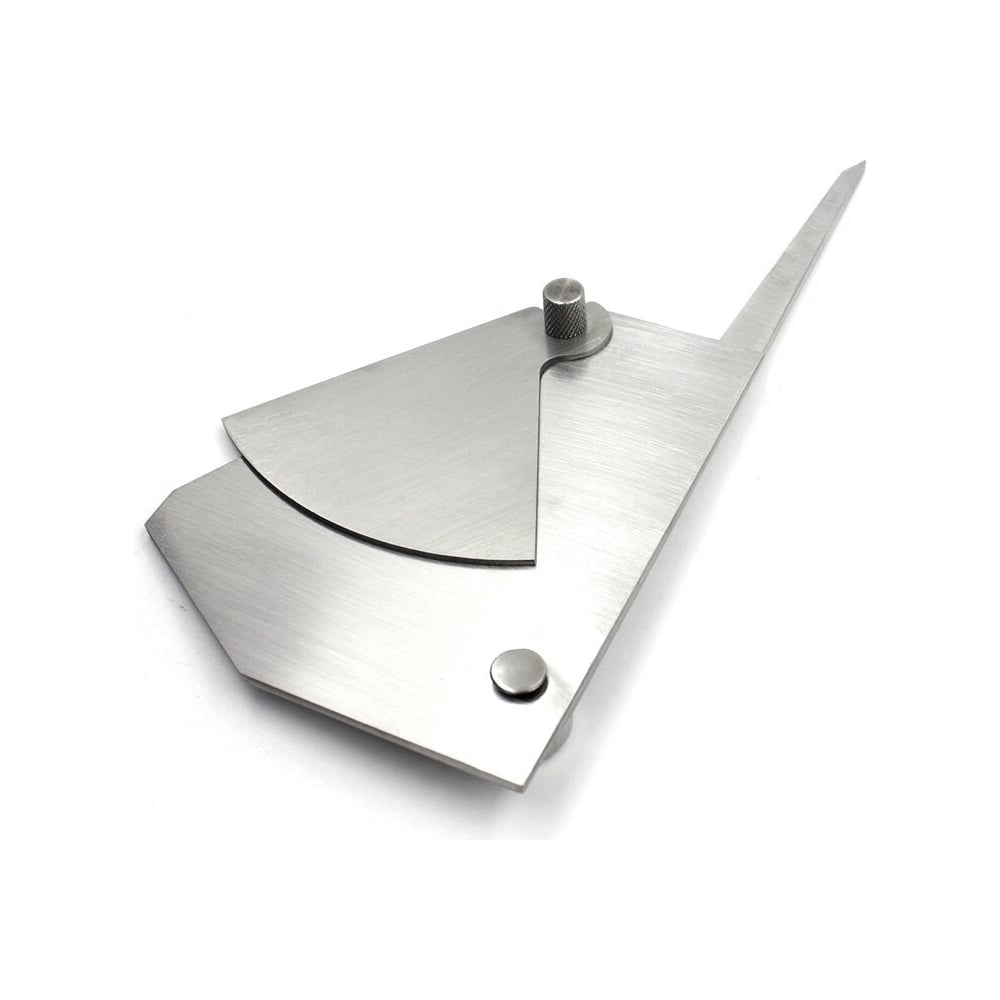

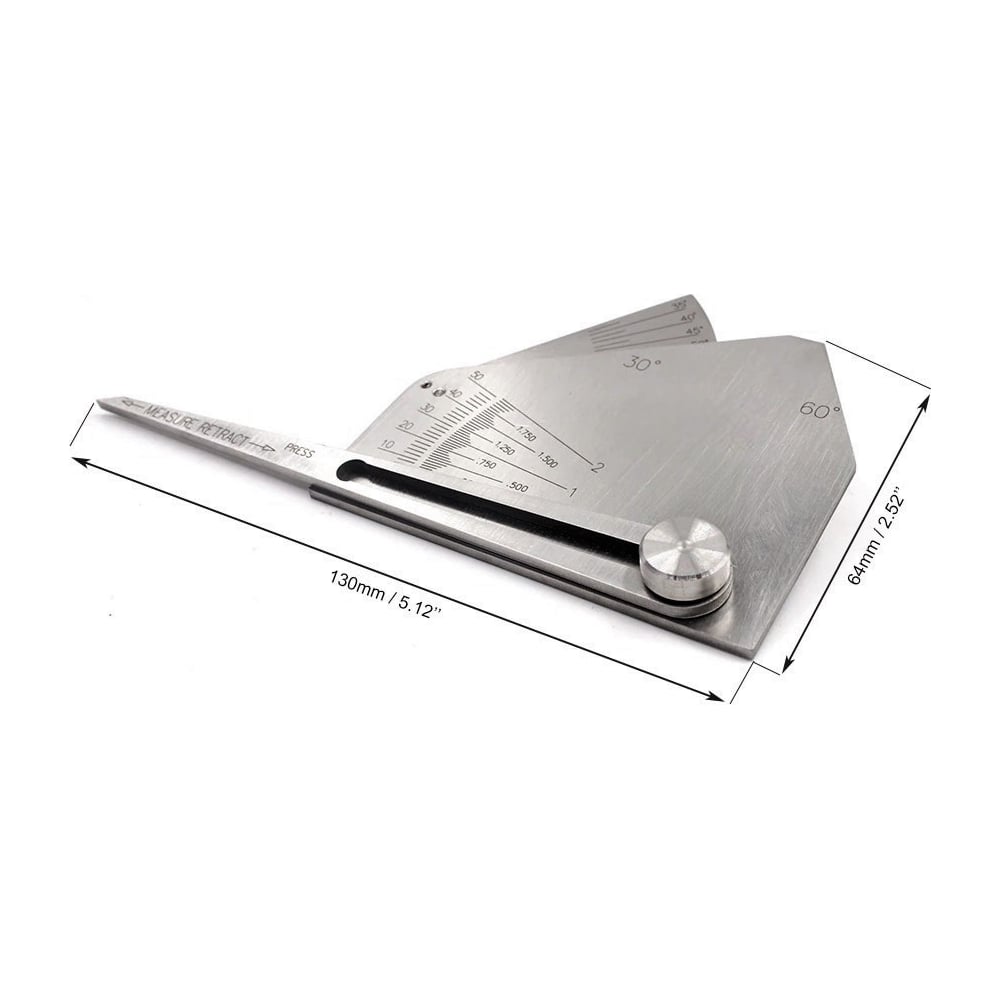

Поставляется с калькулятором - сборником математических формул для легкого вычисления значений угла сварного шва, отклонений сварного шва и т.д. Использование линейки сварщика снимает необходимость применения тригонометрических функций и логарифмической линейки. Такой карманный калькулятор может быть полезен при составлении проектной документации, в работе дефектоскопистов и надзорных органов, когда необходимо оперативно рассчитать размер катета и тут же сверить действительное значение с предписанием нормативаИзмеритель имеет шаблон угла 37° на конце удлиненной планки, которая дает возможность проводить измерения там, где не могут быть использованы шаблоны других конструкций.Помимо контроля самого шва, шаблон имеет шкалу (линейку) для измерения тупых и острых углов сварных заготовок. Линейка используется для расчета катета угловых и тавровых соединений, сваренных под ассиметричным (тупым или острым) углом.Отсчет результатов измерения в миллиметрах и дюймах по соответствующим шкалам на противоположных сторонах измерителя.Изделие поставляется в комплекте с линейкой калькулятором, позволяющей быстро определять такие параметры сварного шва в соединении, выполненным под острым и тупым углом как: теоретическая высота шва, длина катета и контрольная высота.
