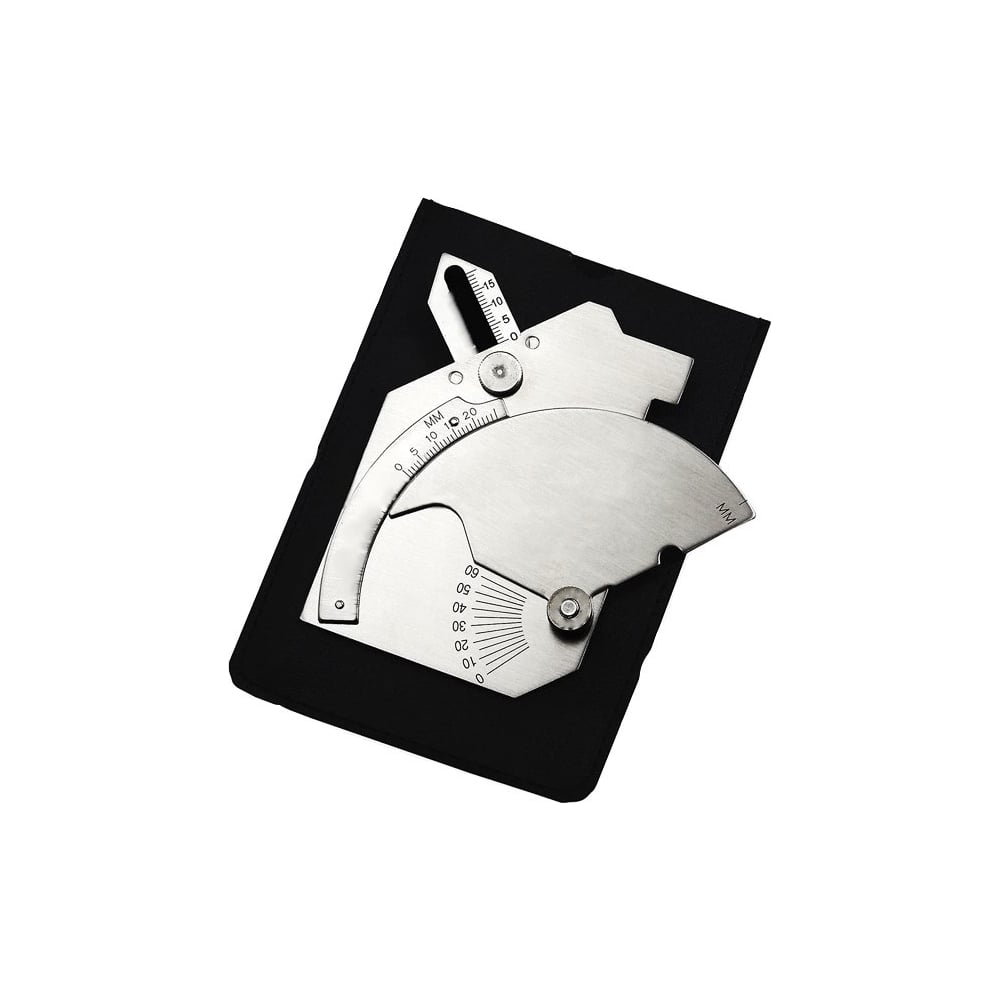

Измеритель параметров сварного шва BRIDGE CAM с первичной калибровкой АЛЬФА-НДТ УП-00000054

Описание

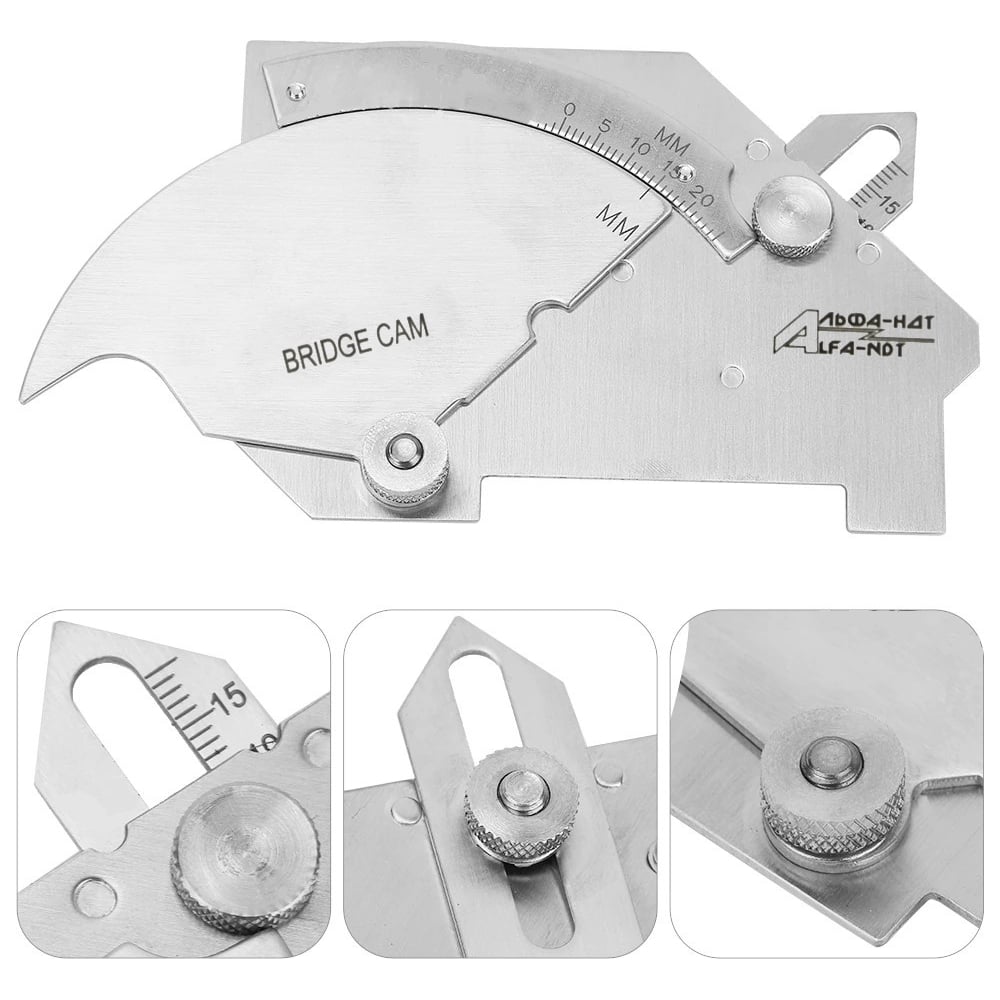

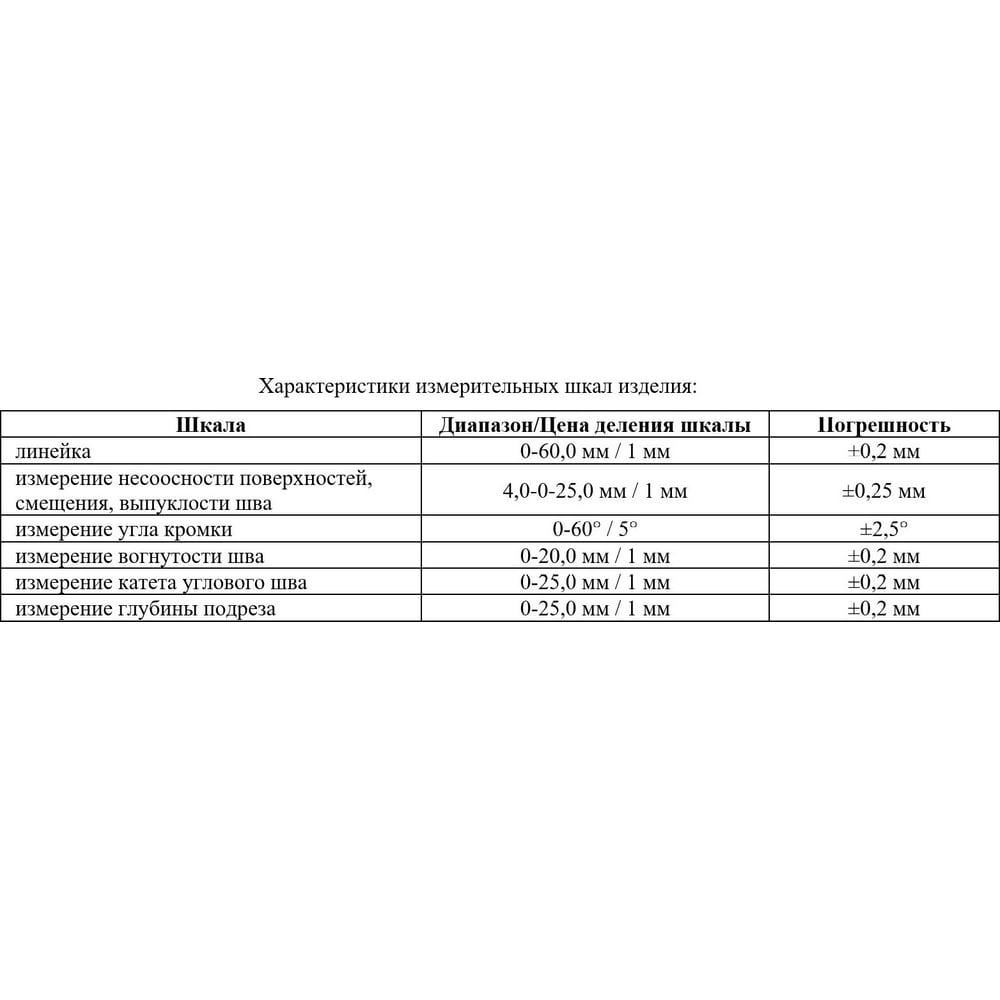

Измеритель параметров сварного шва BRIDGE CAM АЛЬФА-НДТ УП-00000054 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля.Измеритель геометрических параметров BRIDGE CAM АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как:Смещение и несоосность сварного шва,выпуклость сварного шва,вогнутость сварного швакатеты и фактическая толщина углового шва,глубину подреза и чешуйчатость шва,для использования в качестве линейки до 60 мм,измерения угла разделки кромок 0°- 60°.Измеритель BRIDGE CAM состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской.Шкала по краю Bridge Cam может использоваться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка.Подвижный указатель используется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-25 мм, является значение измеряемого параметра.Ползунок Bridge Cam используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка. Стороны подвижного указателя используются для измерения угла разделки кромки.Внимание, изображение товара может отличаться от реального!
