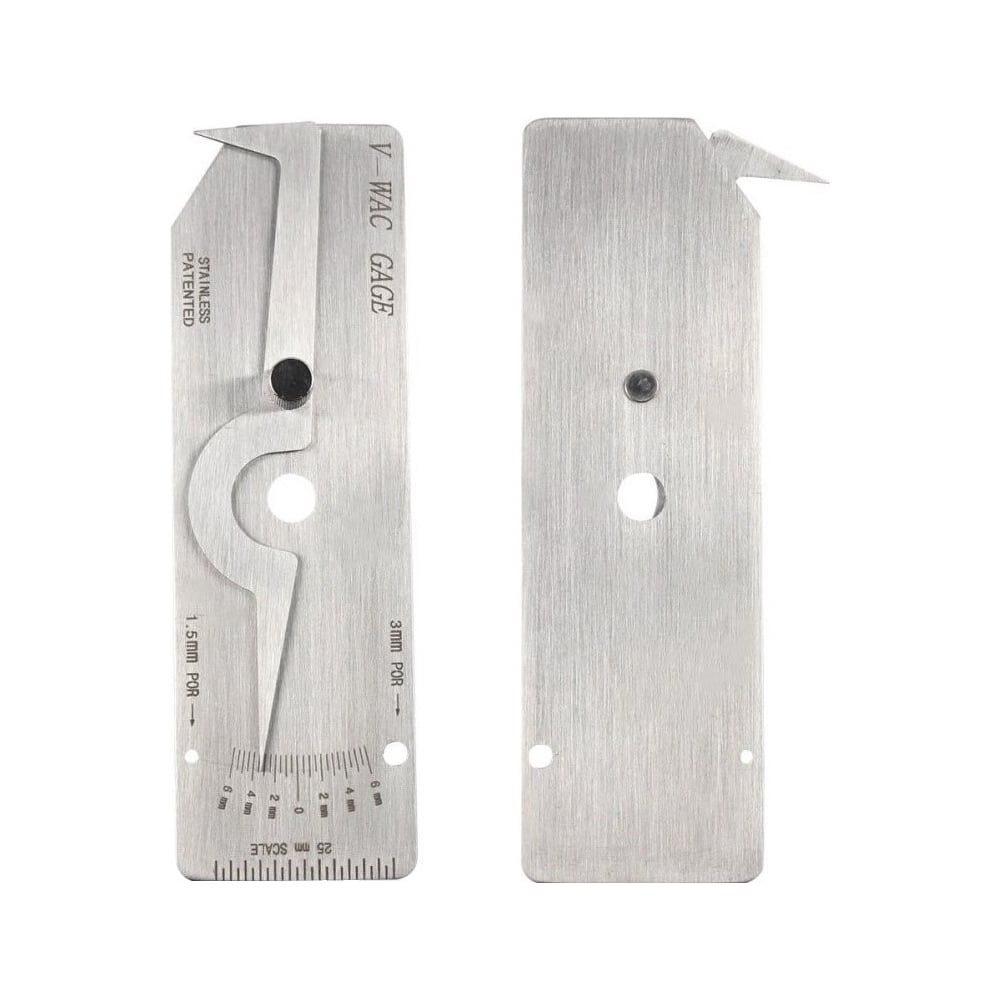

Шаблон сварщика V-WAC с первичной калибровкой АЛЬФА-НДТ 00-00001917

Описание

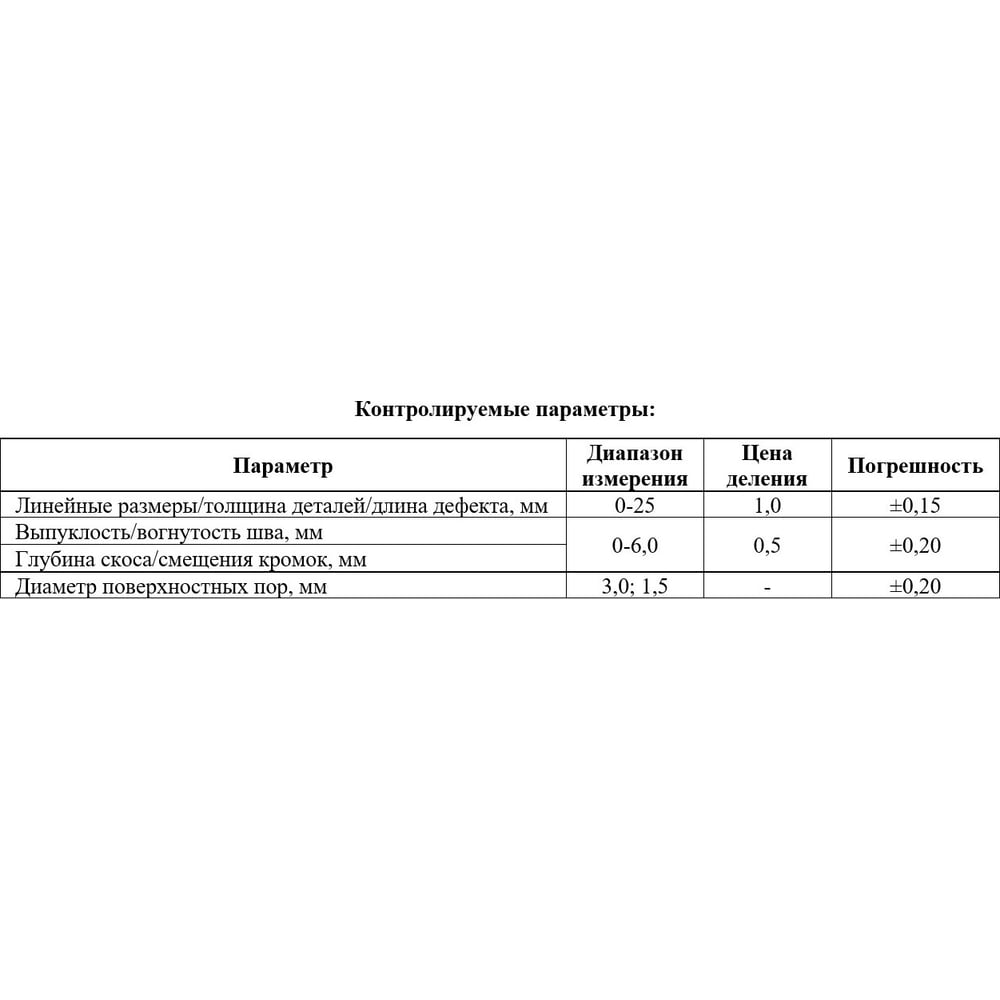

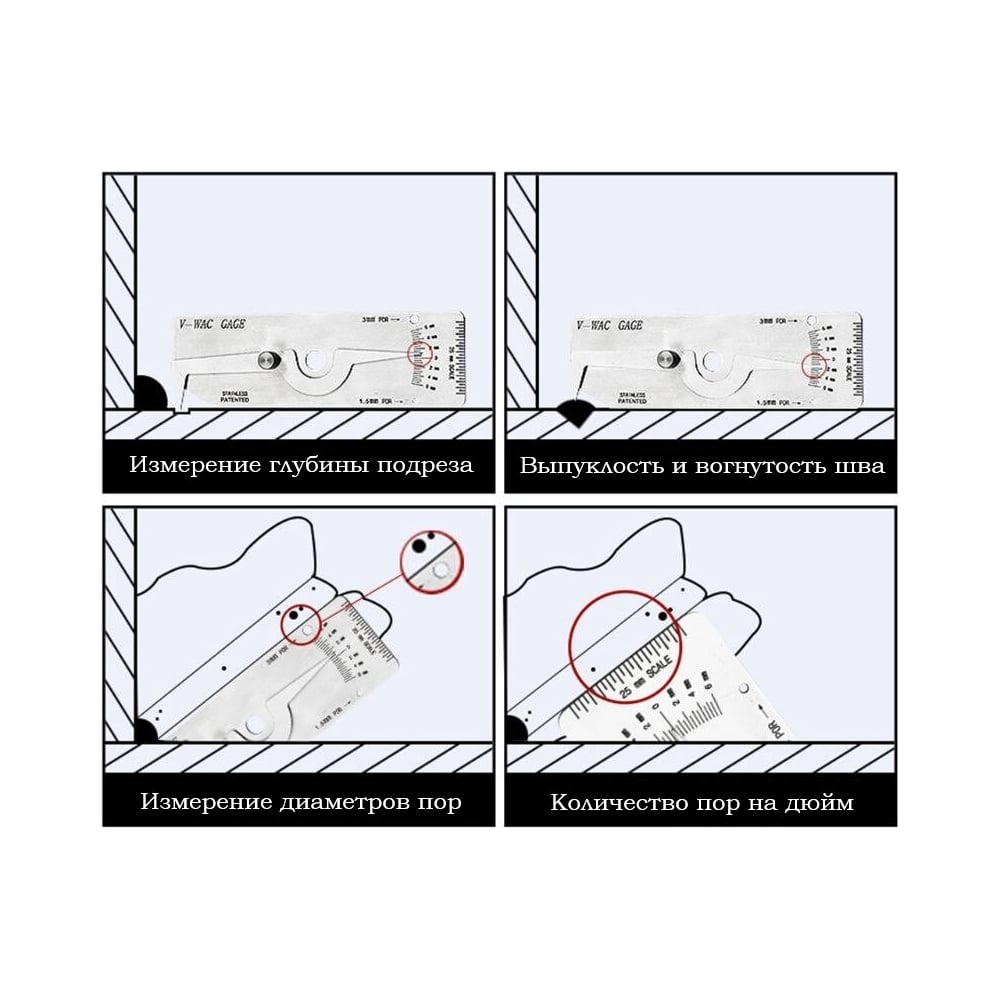

Данный шаблонизготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" ипредставляет собой инструмент для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов.Данный шаблон дублирует функции отечественных шаблонов УШС-3 и УШС-4. Главное его отличие: это мелкая шкала измерения с ценой деления 0,5 мм, для измерений, когда нужна дополнительная точность для измерения глубины подреза.Измеритель V-WAC имеет: шкалу: 0-25 мм, для измерения линейных размеров, погрешность 0,2 мм. Шкалу: 0 ±6 мм, для измерения углублений и высоты шва, погрешность 0,2 мм. Отверстия 1,5 мм и 3,0 мм, для измерений раковин и поверхностных пор, погрешность 0,3 мм.Шаблон сварщикаV-WACпозволяет измерять такие параметры как:Смещение кромок,Размер притупления, ширины шва и длины дефекта (линейка),высота усиления стыкового шва,глубина вогнутости шва, высота выпуклости шва,подрезы сварного шва,глубина дефектов шва,размер пор (с помощью специальных отверстий).Шаблон сварщика "V-WAC" АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления.V-WAC предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности. Внимание, изображение товара может отличаться от реального!
