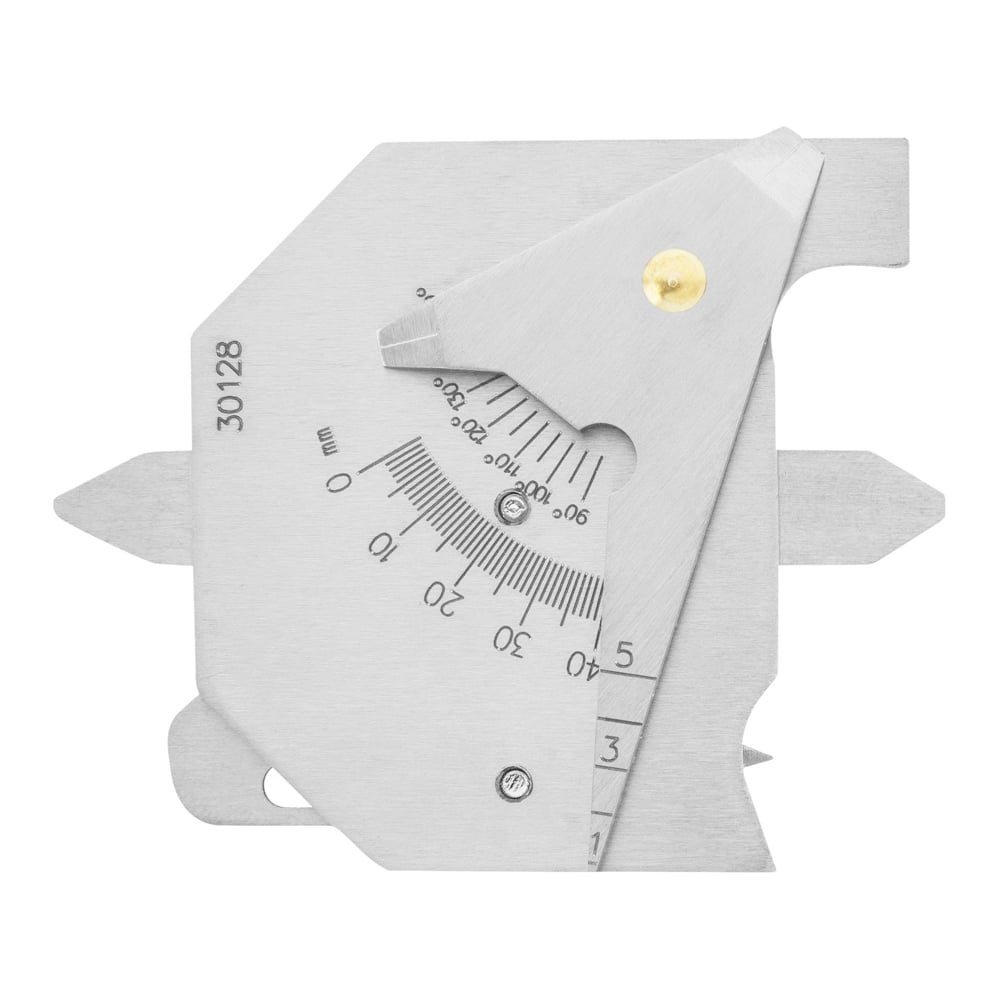

Измеритель WG1 Элитест 00100745-0

Описание

Измеритель WG1 Элитест применяется для визуального и измерительного контроля параметров сварного шва и других дефектов конструкции. Шаблон состоит из четырех компонентов:основной шкалы,измерителя высоты,измерителя глубины подреза,универсального измерителя и шести шкал.Применяется для измерения смещения, смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента. Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение.Диапазон рабочих температур для использования измерителя от -45 °С до +45 °С, максимальная влажность воздуха 98%. Во избежание повреждений, в процессе эксплуатации необходимо оберегать измеритель от ударов и падений, а также не допускать коррозии. Измеритель является незаменимым инструментом в работе сварщика, контроллера ОТК, проверяющего инспектора, а так же при обучении специалистов.Линейка: 0–40 мм, погрешность ±0,15 мм;Смещение: 0–15 мм, погрешность ±0,2 мм;Угол кромки: 90-150°, погрешность ±1°;Величина зазора: 1–5 мм, погрешность ±0,25 мм;Высота стыкового шва: 0–15 мм, погрешность ±0,2 мм;Угловой шов: 0–15 мм, погрешность ±0,2 мм;Высота углового шва (катет): 0–15 мм, погрешность ±0,2 мм;Ширина шва: 0–40 мм, погрешность ±0,2 мм;Глубина подреза: 0–6 мм, погрешность ±0,1 мм.
